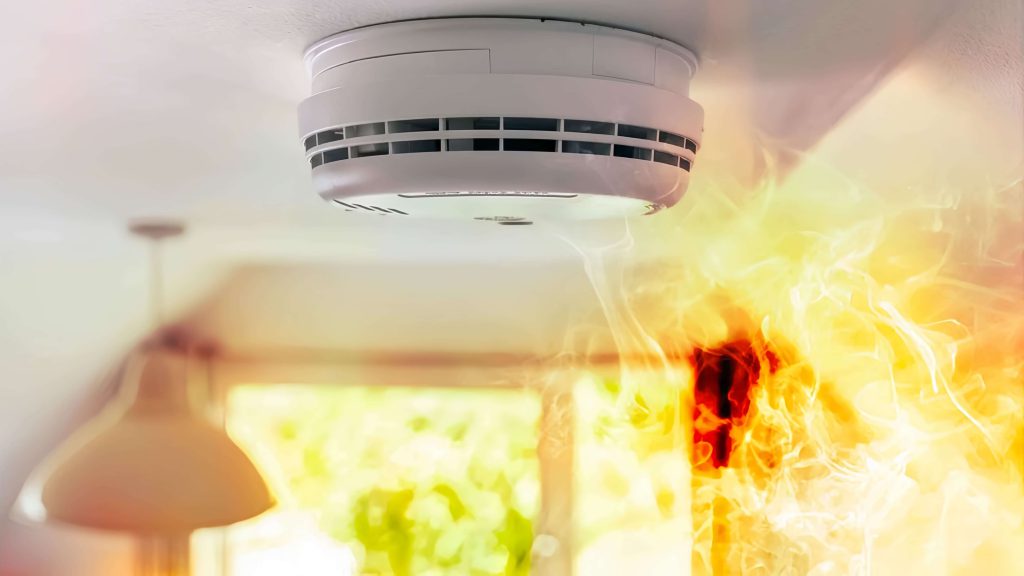

سنسور دود یکی از ابزارهای حیاتی در سیستمهای ایمنی و امنیتی ساختمانهای مسکونی، تجاری و صنایع است که برای تشخیص وجود دود و آتش در محیطهای مختلف طراحی شده است.
انواع سنسور دود
سنسورهای دود بهطور کلی در دو گروه اصلی قرار میگیرند. هرکدام از این سنسورها با مکانیزم متفاوتی دود را تشخیص میدهند و برای شرایط خاصی مناسبتر هستند.
1) سنسور دود یونیزاسیون
سنسورهای یونیزاسیون با استفاده از مقدار بسیار کمی ماده رادیواکتیو، یونهایی را در محفظه داخلی خود تولید میکنند. در حالت عادی این یونها بین دو صفحه الکترودی جریان پیدا میکنند. زمانی که دود وارد سنسور میشود، تعداد یونها کاهش یافته و جریان الکتریکی مختل میشود. این تغییر باعث فعال شدن هشدار میگردد.
ویژگیها و مزایا
- واکنش سریع به آتشسوزیهای ناگهانی و شعلهدار
- مناسب برای تشخیص دود ناشی از سوختن سریع مواد قابل اشتعال
محدودیتها
- حساسیت کمتر نسبت به دودهای کمسوز (Smoldering Smoke)
- معمولاً برای محیطهای دارای بخار یا گردوغبار زیاد توصیه نمیشود
2) سنسور دود نوری (اپتیکال)
در سنسورهای نوری از یک منبع نور و یک گیرنده استفاده میشود. در حالت عادی نور بهصورت مستقیم به گیرنده نمیرسد. اما زمانی که دود وارد محفظه میشود، ذرات دود نور را پراکنده کرده و بخشی از آن به گیرنده برخورد میکند. این تغییر باعث فعال شدن سنسور میشود.
ویژگیها و مزایا
- عملکرد عالی در تشخیص دودهای کمسوز مانند سوختن چوب، کاغذ یا پارچه
- مناسب برای خانهها، دفاتر و محیطهای عمومی
محدودیتها
ممکن است در محیطهای بسیار غبارآلود خطای بیشتری داشته باشد
واکنش کندتر نسبت به آتشسوزیهای سریع و شعلهدار
سنسور گاز و دود MQ-2 چیست؟
سنسور MQ-2 یکی از پرکاربردترین سنسورهای تشخیص گاز و دود است که بهصورت ماژول آماده نیز در بازار عرضه میشود. این سنسور توانایی شناسایی طیف گستردهای از گازهای قابل اشتعال را دارد و به همین دلیل در پروژههای ایمنی و الکترونیک بسیار محبوب است.
قابلیتهای سنسور MQ-2
این سنسور قادر است گازهای زیر را تشخیص دهد:
- گاز LPG
- گاز متان
- دود سیگار
- بخارات قابل احتراق
- سایر گازهای قابل اشتعال
به دلیل حساسیت بالا و سرعت واکنش مناسب، MQ-2 گزینهای ایدهآل برای سیستمهای هشداردهنده و پروژههای هوشمند است.
کاربردهای سنسور MQ-2
از این سنسور در محیطهای مختلف استفاده میشود، از جمله:
- سیستمهای هشدار آتشسوزی و نشت گاز
- پروژههای الکترونیکی و رباتیک
- خانهها و آپارتمانها
- کارگاهها و محیطهای صنعتی
این سنسور بهراحتی با میکروکنترلرهایی مانند Arduino و ESP8266/ESP32 قابل راهاندازی است و برای پروژههای DIY نیز انتخابی عالی محسوب میشود.
نمونه ماژول سنسور MQ-2
در تصویر زیر یک ماژول سنسور دود MQ-2 به همراه نمونهای از سنسور دود داخل قاب تجاری مشاهده میشود. این ماژولها معمولاً شامل پتانسیومتر تنظیم حساسیت و خروجی دیجیتال و آنالوگ هستند که استفاده از آنها را بسیار ساده میکند.
ویژگیهای سنسور MQ-2
حساسیت بالا: نسبت به انواع مختلف گازها و دود حساس است.
قیمت مناسب: به عنوان یک گزینه مقرون به صرفه برای پروژههای DIY و آموزشی بسیار محبوب است.
نصب آسان: به راحتی میتوان آن را در مدارها و سیستمهای مختلف نصب کرد.
کاربرد سنسور دود
سنسورهای دود در مکانهای مختلفی مورد استفاده قرار میگیرند، از جمله:
منزل: برای حفاظت از ساکنان در برابر آتشسوزیهای خانگی.
محیطهای تجاری: برای محافظت از ساختمانها و اموال.
صنعت: در کارخانجات و مراکز صنعتی برای ایمنی کارکنان و تجهیزات.
مراکز عمومی: مانند مدارس، بیمارستانها و هتلها برای جلوگیری از حوادث ناگوار.
نکات مهم در انتخاب سنسور دود
در این بخش، موارد مهمی که در انتخاب و استفاده از سنسور دود بایستی مد نظر قرار گیرد ارائه شده است.
1) نوع سنسور
بسته به نوع محیط و احتمال بروز آتش، نوع مناسب سنسور را انتخاب کنید.
2) موقعیت نصب
سنسورها باید در مکانهای مناسب و به دور از موانع نصب شوند تا بهترین عملکرد را داشته باشند.
3) نگهداری و تست منظم
سنسورهای دود نیاز به نگهداری منظم و تستهای دورهای دارند تا اطمینان حاصل شود که در زمان بحران به درستی کار میکنند.
محصولات تجاری شده سنسور دود
در بازار، سنسورهای دود متنوعی موجود است که هر کدام ویژگیها و کاربردهای خاص خود را دارند. در اینجا به چند مدل معروف اشاره میشود:
1) سنسور دود یونیزاسیون
Kidde i9010: یکی از مدلهای محبوب است که به سرعت به دود ناشی از آتشسوزیهای سریع واکنش نشان میدهد.
2) سنسور دود نوری (اپتیکال)
First Alert SA511CN2: این سنسور با استفاده از تکنولوژی نوری، دود را تشخیص میدهد و قابلیت اتصال به سیستمهای امنیتی دیگر را نیز دارد.
3) سنسور دود ترکیبی
Nest Protect: این سنسور علاوه بر تشخیص دود، قابلیت تشخیص گاز مونوکسید کربن را نیز دارد و میتواند به گوشی هوشمند نیز متصل شود.
4) سنسور دود بیسیم
X-Sense XS01-WR: این مدل به دلیل طراحی بیسیم خود، نصب آسانتری دارد و میتواند به شبکههای خانگی متصل شود.
5) سنسور دود با قابلیت هشدار صوتی
Honeywell 5800COMBO: این سنسور علاوه بر تشخیص دود، قابلیت تشخیص گازهای خطرناک را نیز دارد و دارای سیستم هشدار صوتی است.
جمع بندی
در این مقاله، به نکات مهمی در مورد سنسورهای دود و گاز و نقش مهم آنها در حفظ جان و اموال در شرایط آتش سوزی و نشت گاز اشاره شد. همچنین کاربردها و انواع مختلف سنسورهای دود به همراه نحوه استفاده و نکات فنی مورد نیاز برای به کار بردن آنها در مدارات الکتریکی به طور کامل مورد بحث و بررسی قرار گرفت.
تمامی موارد فوق را به صورت عملی همراه با نکات تجربی دیگر در مورد انواع سنسورها و ویژگیهای آنها به طور کامل در دوره جامع آموزش الکترونیک بررسی کردهایم.
