نقشه نصب دوربین مداربسته چگونه است؟
قبل از نصب دوربین مداربسته لازم است یک پلان و نقشه طراحی شود تا موقعیت دوربینها و مسیر کابلکشی مشخص شود. بر همین اساس میتوان برآوردی از هزینههای راهاندازی سیستم مداربسته بهدست آورد. در این مقاله میخواهیم به این سؤال که نقشه نصب دوربین مداربسته چگونه است بپردازیم.
یکی از مهمترین مراحل نصب دوربین مداربسته، نقشهکشی و پیدا کردن بهترین مسیر برای کابلکشی و سیمکشی است. انجام این مراحل با توجه به نوع دوربین میتواند متفاوت باشد. نکتهای که حتماً باید به آن توجه کنید این است که کیفیت بالای کابل دوربین مداربسته و نحوه انجام کابلکشی تأثیر بالایی در کیفیت تصاویر دوربین مداربسته دارد. بنابراین باید نقشه نصب دوربین مداربسته به دقت تهیه شود و مورد استفاده قرار بگیرد. رعایت نکات مهم در نقشهکشی و نصب دوربین مداربسته، باعث میشود در آینده کمتر دچار مشکل شوید. به این ترتیب نیاز کمتری هم به انجام تعمیرات و مواردی از این دست خواهید داشت.
ما در این مقاله قصد داریم به بررسی نکات ضروری کشیدن نقشه دوربین مداربسته و مراحل نصب آن بپردازیم. اگر مایل هستید بدانید نقشه نصب دوربین مداربسته چگونه است و چه کمکی به راهاندازی سیستم نظارتی میکند، در ادامه همراه ما باشید:
تعیین محل نصب دوربینهای مداربسته در نقشه
نکته مهمی که برای نصب سیستم مداربسته باید در نظر داشته باشید این است که بر محیط مدنظر خود اشراف داشته باشید. شما باید به خوبی با نقاط حساس آشنا باشید تا با دوربین مداربسته پوشش دهید. با در نظر گرفتن این مورد میتوانید مهمترین قدم را برای کشیدن نقشه نصب دوربین مداربسته بردارید. درهای پشتی و ورودی ساختمان و پنجرههای بدون حفاظ از جمله موارد مهمی هستند که حتماً باید در نقشه مشخص شوند. پشت بام، انبار و پارکینگ را نیز فراموش نکنید که حتماً با نصب دوربین مداربسته امن نگه دارید. فضاهایی که ممکن است جلوی لنز دوربین گرفته شود مناسب نصب سیستم مداربسته نیستند. مثلاً جایی که شاخه و برگ درخت یا منبع نور باعث ناواضح شدن تصاویر میشود، مناسب تعبیه کردن دوربین مداربسته نیست. بهتر است در نقشه نصب دوربین مداربسته به پریز برق، نور محیط و ارتفاع فضای موردنظر توجه کنید.
برای تغییر این متن بر روی دکمه ویرایش کلیک کنید. لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ و با استفاده از طراحان گرافیک است.
انتخاب نوع و تعداد دوربین مداربسته
بعد از اینکه محل نصب دوربین مداربسته بر روی نقشه مشخص شد، میتوانید تعداد و نوع دوربین مداربسته را جهت خرید مشخص کنید. شما میتوانید با توجه به نیاز کاربری خود، از بین ۳ دسته دوربین مداربسته انتخاب و اقدام به خرید کنید. این ۳ دسته عبارتند از:
دوربین مداربسته آنالوگ
دوربین تحت شبکه IP
دوربینهای بیسیم
اگر از سیستم مداربسته آنالوگ استفاده میکنید، فراموش نکنید که به تعداد کانالهای دستگاه DVR و مطابقت آن با تعداد دوربینها توجه کنید. اگر در محیط کمنور دوربین مداربسته نصب میکنید، دقت کنید که دوربین مداربسته دارای قابلیت دید در شب باشد. بهتر است برای درهای ورودی و پارکینگ از دوربین با قابلیت تشخیص چهره و پلاکخوان استفاده کنید.
تهیه پلان دوربین مداربسته

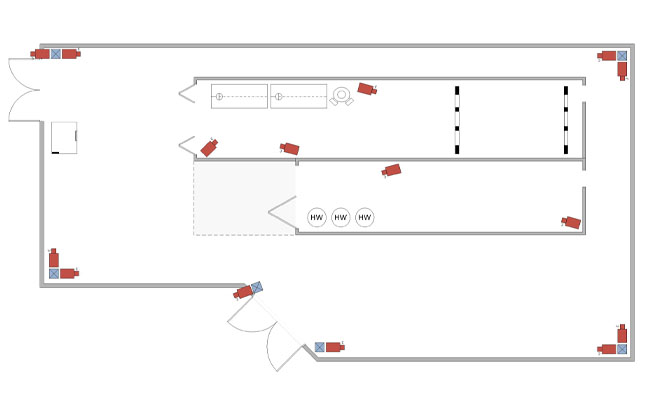

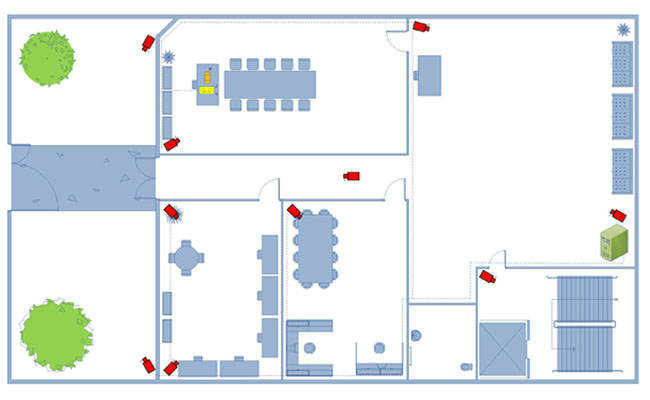

برای تهیه نقشه نصب دوربین مداربسته، لازم است تا محل دوربینها را بر روی نقشه نیز مشخص کنید. تهیه پلان دوربین مداربسته یکی از ضروریات انجام مراحل نصب و راهاندازی سیستم نظارتی است. مشخص نمودن جا و زاویه دید دوربین مداربسته، همچنین محل قرارگیری دستگاه DVR/NVR، کمک زیادی به نصب دوربین مداربسته و قرار دادن هر دوربین در جای مناسب میکند. به این ترتیب هم کیفیت کار پروژه بالا میرود و هم کار نصب و راهاندازی با سرعت بیشتری انجام میشود. فراموش نکنید که اگر کابلکشی به صورت توکار انجام شود، هیچ سیم و کابلی بر روی دیوار و ظاهر کار قابل مشاهده نخواهد بود. در این صورت مسیر کابلکشی تنها از طریق نقشه نصب دوربین مداربسته قابل رویت است. پس از تهیه پلان و نقشه نصب دوربین مداربسته، این نقشه باید در اختیار تیم نصاب دوربین مداربسته قرار بگیرد.
مسیر کابلکشی دوربین مداربسته
هنگام تهیه پلان دوربین مداربسته در نظر داشته باشید که مسیر انتخابی شما فاقد مانع باشد. یا کمترین موانع بر سر راه کابلکشی قرار بگیرد. همچنین سعی کنید از فضایی مسیر کابلکشی را رسم کنید که کمترین میزان نویز را داشته باشد. نکته مهمی که باید به آن توجه کنید این است که سیمکشی دوربین مداربسته در معرض تابش نور خورشید یا شرایط نامساعد جوی و بیرونی قرار نگیرد و آسیب نبیند. معمولاً مسیر سیمکشی بر روی نقشه نصب دوربین مداربسته به شکل خطوط نمایش داده میشود. اگر هم پروژه نصب سیستم مداربسته وسیع و بزرگ باشد، مسیر کابلکشی دوربین مداربسته به شکل کد نشان داده خواهد شد. در هر صورت نکتهای که حتماً باید هنگام تعیین مسیر کابلکشی رعایت شود این است که کابلها از کنار کابل برق، تجهیزاتی که در محیط پیرامون نویز ارسال میکنند، استابلایزر، UPS و … قرار نگیرد. تجهیزاتی که نویز ایجاد میکنند باعث ایجاد اختلال در ارسال و دریافت دیتا و اطلاعات میشوند. همچنین بهتر است کابل شبکه و کواکسیال را با فاصله از کابل برق نصب کنید. اما اگر ایجاد این فاصله برای شما مقدور نبود نگران نباشید؛ شما میتوانید از کابلهای روکشدار FTP استفاده کنید.
نقشه نصب انواع دوربین مداربسته
نکاتی که در بالا ذکر شد، برای تهیه نقشه نصب دوربین مداربسته از هر نوع، مشترک هستند. اما برخی نکات ممکن است مختص یک نوع دوربین مداربسته باشد که باید به صورت اختصاصی رعایت شود. در ادامه نحوه تهیه نقشه نصب انواع دوربین مداربسته را به اختصار شرح میدهیم:
۱. نقشه سیمکشی دوربین مداربسته توربو اچدی
۲. نقشه سیمکشی دوربین مداربسته تحت شبکه
نقشه سیمکشی دوربین مداربسته توربو اچدی
برای نصب سیستم مداربسته آنالوگ ابتدا باید دوربین مداربسته را با توجه به نقشه نصب دوربین مداربسته، در محل خود قرار داده و نصب کنید. سپس به همان تعداد دوربین مداربسته، کابل کواکسیال را تا دستگاه بکشید. برای اینکه کابل تصویر کواکسیال مدل RG58 و RG59 و سایر مدلهای کابل کواکسیال را به دستگاه DVR و دوربین مداربسته وصل کنید، باید از کانکتور BNC استفاده کنید. ممکن است برای تأمین برق مورد نیاز، از یک منبع تغذیه مرکزی استفاده شود. یا در کنار هر دوربین مداربسته از آداپتور و منبع تغذیه مجزا استفاده شود. در هر صورت باید از هر دوربین مداربسته یک کابل به منبع تغذیه متصل شود. این کابلها با فیش نری و مادگی به منبع تغذیه و دوربین وصل میشوند.
نقشه سیمکشی دوربین مداربسته تحت شبکه
مرحله اول راهاندازی سیستم تحت شبکه نیز بررسی نقشه نصب دوربین مداربسته، مسیر کابلکشی و محل نصب دوربین مداربسته است. راهاندازی سیستم تحت شبکه نیاز به دستگاه NVR و دوربین مداربسته دارد. این تجهیزات توسط کابل شبکه به یکدیگر متصل میشوند. اگر تعداد دوربینهای مداربسته شما کم است، میتوانید با وصل کردن آنها به وسیله کابل به NVR تصویر را دریافت کنید. اما در پروژههای بزرگتر که تعداد دوربینها زیاد است، بهتر است هر دوربین مداربسته به یک سوییچ شبکه وصل شود، و تمامی سوییچها به یک سوییچ مرکزی (CORE) متصل شوند. در انتها سوییچ مرکزی به دستگاه NVR وصل میشود.
نقشه نصب دوربین مداربسته؛ راهنمای شما در راهاندازی سیستم نظارتی
همانطور که پیشتر ذکر شد، نقشه نصب دوربین مداربسته به شما کمک میکند تا بهترین مسیر را برای انجام کابلکشی پیدا کنید. همچنین محل نصب دوربینها را نیز مشخص کنید تا هنگام راهاندازی سیستم نظارتی با مشکل مواجه نشوید. این نقشه کمک میکند تا هنگام انجام مراحل نصب، همه چیز با سهولت پیش برود. یکی از مزایای تهیه پلان دوربین مداربسته این است که اگر کابلکشی به صورت توکار انجام شود، میتوانید مسیر رد شدن سیمها را روی نقشه پیدا کنید. نکته مهمی که باید در ذهن داشته باشید، مراقبت از تجهیزات نصب دوربین مداربسته و کابلهای دوربین است. دقت کنید که این تجهیزات در معرض تابش نور خورشید و رطوبت قرار نگیرند تا دچار پوسیدگی و آسیب نشوند. فراموش نکنید که انجام درست مراحل کابلکشی و نصب دوربین مداربسته تأثیر بسیار زیادی در کیفیت تصاویر دریافتی دارد.
